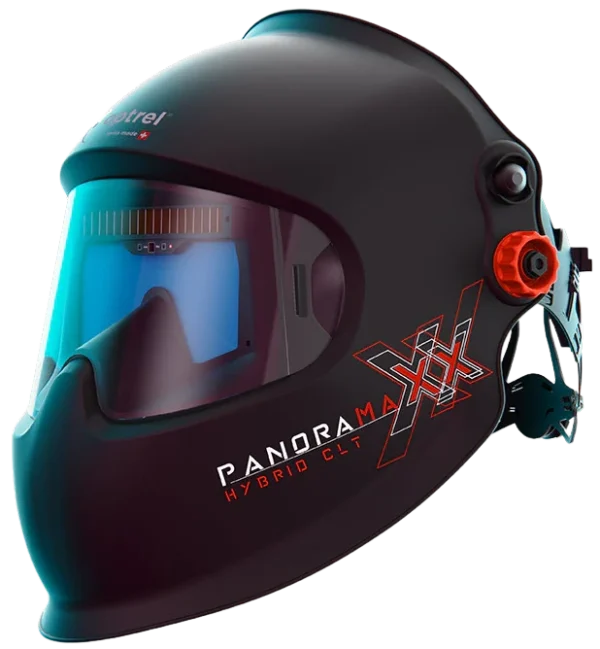

OPTREL – Panoramaxx Hybrid CLT – 1010.302

Omezení použití: Kukla je určena pro laserové svařování pouze v uvedeném rozsahu vlnových délek. Pro laserové zdroje mimo rozsah 1030–1100 nm není určena.

Crystal Lens Technology upravuje optické vlastnosti ochranného průzoru tak, aby obraz zůstával čirý, kontrastní a s realistickým podáním barev. Ve světlém stavu má filtr stupeň ochrany 2.5, což usnadňuje orientaci před zapálením oblouku, kontrolu polohy hořáku i manipulaci s dílcem.

Při svařování se technologie projevuje detailním pohledem na svarovou lázeň a její okolí. Lepší rozlišení hran, spáry a návaznosti svaru podporuje přesnější vedení hořáku a snižuje nutnost přerušovat práci kvůli kontrole výsledku.

Panorama-XXL vychází z konstrukce průzoru a skořepiny, která umožňuje zorné pole 6,3× větší než u standardního filtru 100 × 50 mm. Rozšířený periferní přehled usnadňuje vnímání svařovaného dílce, nástrojů a prostoru v bezprostředním okolí.

V praxi svářeč méně často mění polohu hlavy jen kvůli výhledu na okraj svaru nebo okolní pracovní prostor. To zlepšuje plynulost práce a může omezit únavu krku při delších svarech.

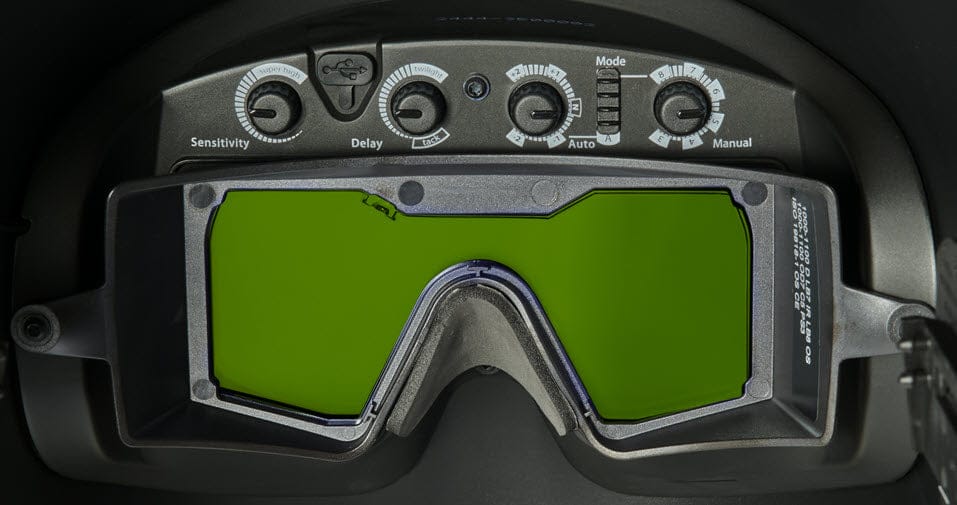

ShadeTronic® je automatický systém regulace stupně ochrany. V automatickém režimu pracuje v rozsahu 4–12 a průběžně přizpůsobuje zatemnění intenzitě svařovacího oblouku. Reakci zajišťuje pět senzorů spolu s plynule regulovatelnou citlivostí.

Pro svářeče to znamená, že při změnách svařovacího proudu, polohy hořáku nebo odrazů světla není nutné přerušovat práci a ručně měnit stupeň zatemnění. Ochranný filtr reaguje ze světlého do tmavého stavu za 90 μs při pokojové teplotě, resp. za 70 μs při 55 °C.

Vedle automatického režimu nabízí kukla manuální nastavení stupně ochrany 3–8. Manuální režim umožňuje předem stanovit pevný ochranný stupeň a je doporučen pro laserové svařování. Citlivost senzorů lze navíc plynule korigovat včetně rozsahu „Super High“, aby reakce filtru odpovídala konkrétním světelným podmínkám a svařovacímu procesu.

Multi-Sensor-Detection používá pět senzorů pro rozpoznání svařovacího světla. Vícebodové snímání zvyšuje spolehlivost detekce zejména v polohách, kdy může být část čidel zakrytá rukou, hořákem nebo svařovaným dílcem.

Plynulá regulace citlivosti umožňuje nastavit reakci filtru podle okolního osvětlení a charakteru procesu. Kukla současně vyhovuje postupu „low amp TIG“ podle ISO 16321 „+TIG“, takže je vhodná i pro nízkoproudé TIG svařování.

FadeTronic řídí přechod ochranného filtru z tmavého do světlého stavu po zhasnutí oblouku. Dobu rozjasnění lze využít v rozsahu 0,1–2,0 s.

Místo náhlého rozjasnění umožňuje plynulý přechod, který zachová pohled na chladnoucí svarovou lázeň a omezuje prudkou změnu světelných podmínek pro oči. Přínosem je pohodlnější sledování svaru po ukončení oblouku a menší zraková únava při opakované práci.

Panoramaxx Hybrid CLT spojuje automatický svářecí filtr s laserovou ochranou. Pro variantu hybrid clt je uveden rozsah laserového svařování 1030–1100 nm; ochranné značení zahrnuje také parametry pro ochranu očí, obličeje a hlavy podle ISO 19818-1.

Kukla chrání při práci s odpovídajícími laserovými zdroji a zároveň zachovává funkce potřebné pro běžné obloukové svařování. Vždy je nutné používat ji pouze pro laserové aplikace v deklarovaném rozsahu vlnových délek.

Náhlavní kříž optrel IsoFit® je určen pro individuální přizpůsobení usazení kukly. Jeho funkce spočívá ve stabilním rozložení opory na hlavě a možnosti nastavit polohu tak, aby průzor zůstal ve správné pracovní výšce.

Stabilní usazení omezuje posouvání kukly při změnách pracovní polohy. To podporuje přesný výhled na svar, pohodlí během delší práce a snižuje potřebu opakovaného upravování náhlavního kříže.

Position Locker je dvoupolohový zámek pro bezpečné zajištění kukly v otevřené nebo zavřené poloze. V otevřené poloze brání nechtěnému sklopení, v pracovní poloze pomáhá držet kuklu stabilně před obličejem.

Funkce je praktická při přípravě pracoviště, kontrole dílce nebo při přesunu mezi jednotlivými úkony. Svářeč má jasně definovanou otevřenou a zavřenou polohu bez nutnosti kuklu přidržovat.

Systém optrel re-charge využívá 280mAh Li-Polymer battery, solární článek a možnost nabíjení prostřednictvím konektoru micro USB. Baterie je určena pro 300 to 500 charging cycles.

Solární článek podporuje průběžné dobíjení při práci se svařovacím obloukem, zatímco micro USB umožňuje baterii dobít z externího zdroje. Systém snižuje potřebu výměnných baterií a pomáhá udržet funkčnost automatického filtru při každodenním provozu.

Režim broušení deaktivuje automatické zatemňování ochranného filtru, aby při broušení nedocházelo k nežádoucímu ztmavnutí vlivem jisker nebo odrazů světla. Kukla tak zůstává ve světlém stavu se stupněm ochrany 2.5.

Tento režim umožňuje používat kuklu při broušení bez nutnosti přecházet na jiný obličejový štít. Přepnutí režimu broušení je řešeno snadno ovladatelným externím ovladačem.

Skořepina z materiálu PA6.6 je tvarově stabilní do 220 °C, přední krycí sklo z polykarbonátu do 137 °C. Přední i vnitřní krycí sklo chrání automatický zatemňovací filtr před provozním znečištěním a mechanickým namáháním.

Tato konstrukce podporuje použití při svařování a broušení, kde se vyskytují jiskry, rozstřik a vysokorychlostní částice. Krycí skla současně umožňují chránit vlastní ADF při běžném provozu.

Pokud hledáte spolehlivé vybavení pro profesionální svařování, společnost Imweld nabízí široký výběr svařovacích kukel, systémů ochrany dýchacích cest i příslušenství značky Optrel.
